快速氣體切斷閥

　　普遍適用于冶金、建材、煤碳、礦山、玻璃、輕工等行業的氣體輸送、通風，環保工程、煙氣治理等管道系統中。

　　快速切斷閥是我公司針對行業需要設計的具快速啟、 閉的密封型閥門，其結構獨特、密封面無磨損.流阻損失小、密封性強、自鎖性強、操作靈活、指示方位明確、維護方便、 使壽命長等優點，傳動軸部分采用外部密封，易調整，更換無需停機，從而有效地杜絕外漏。采用多種結構形式能適應不同的介質、不同工況需要。特別適用于快速切斷和要求快速自保的場合。

一、性能參數：

　　二、工作原理：

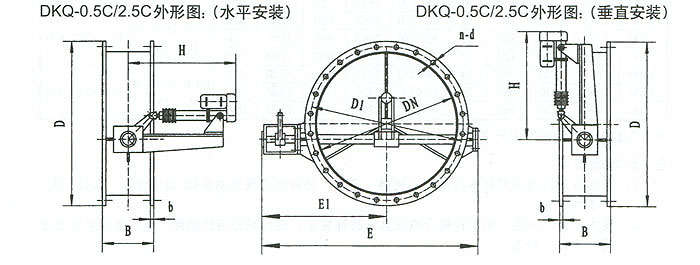

　　電動，配用DT系列電動推桿，推捍叉口與閥門的搖桿連接，推桿作往返直線運動把動力傳給閥軸帶動蝶板作旋轉運動.達到全開、全閉的目的。閥門的開啟或關閉位置均由推桿限位機構限位，并有指示機構顯示蝶板位置狀態。推桿帶有自動保護裝置，在重力超過額定力矩時，即停止工作保 護整機不致?lián)p壞。

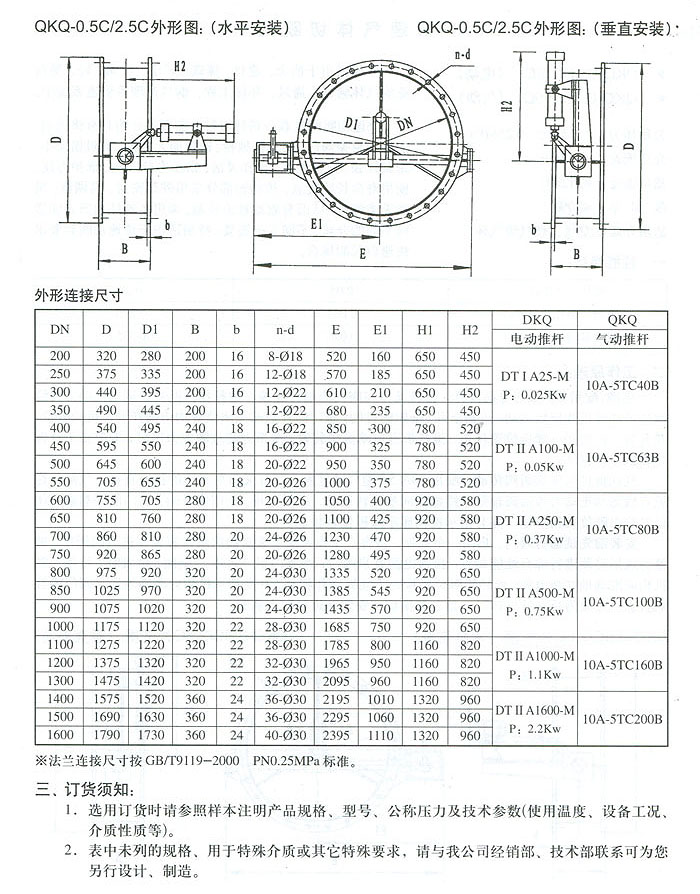

　　氣動推桿氣體切斷閥傳動，配用10A-5T型氣動裝置,氣缸叉口與閥門的搖桿連接，氣缸作往返直線運動把動力傳拾N軸帶動蝶板作同步旋轉運動，達到全開、全閉的目的。閥門的開啟或關閉 位置均由限位機構限位，并有指示機構顯示蝶板位置狀態。

　　安裝前先試運行閥門，啟閉一個周期，按客戶工作系統要求對閥門限位裝置作適當的調整，調整完成后須進行綜合性能檢查：接通電源開啟閥門，氣閥門至“全開”“全閉”位置時，行程控制機構應準確地切斷電源，而轉矩限位機構處于臨界動作狀態。開度指示機構應準確地顯示閥門的開啟狀態。介質為特殊性氣體時，請在調整后，安裝前進行壓力實驗。
