SZFq-型充氣閘閥

　　充氣閘閥是氣力輸送管路中要求調節或切斷的平板工閘閥，它廣泛應用于水泥、冶金、礦山、 輕工、玻璃等行業的氣力輸送系統。

　　一、工作原理：

　　充氣閘閥由風機給予低壓 小容量空氣經下通進入氣口由充氣層充氣，氣體透過沸騰板均勻向上噴吹，鼓動物料向上 位移，物料自重下落時由設備安裝斜度而產生位移，不斷重復致使物料向前位移，充氣閘閥由絲杠閘板及密封副等組成， 由人工轉動手輪帶動絲杠旋轉， 使閘門隨著螺旋絲杠產生位移， 起到任意調節或切斷的作用。

　　二、結構特點：

　　充氣閘閥采用鋼板焊接，分上、下兩個通道，下通道為充氣層，上通道為物料輸送層。螺旋型閘門可任意調節開 度大小，該閘閥特別適用于無粘度的干燥粉料，細微顆粒料等。具有能粍小、無噪音、少卡阻、少維修.操作方 便，使用壽命長等特點。

　　三、性能參數:

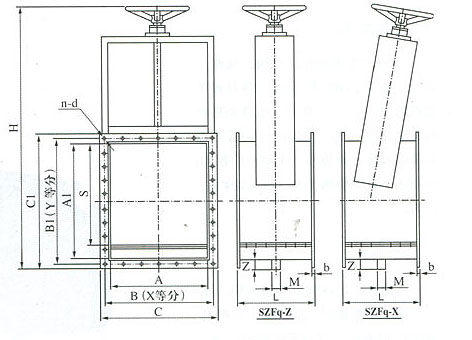

　　四、外形圖:

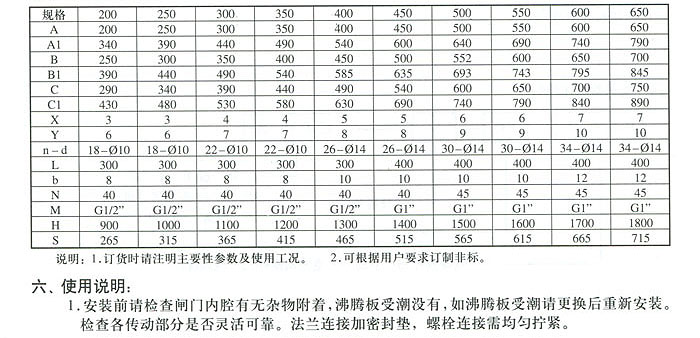

　　五.外形連接尺寸
